Технология сооружения мангала из кирпича: материалы и нюансы монтажа

Строительство барбекю своими руками

Так же важно, как вы будете готовить блюда. Часть работы может быть выполнена дома, но некоторые должны быть сделаны на месте, на улице

Вот почему эти грили, которые рядом с очаговой камерой имеют рабочую поверхность, а под ней угольную камеру и другие необходимые аксессуары, настолько удобны в использовании.

Кирпичная кладка барбекю – высота, на которой расположена столешница, а также решетка с посудой для выпечки, обычно составляет около 80 см, но вы можете разместить их немного ниже или выше, приспосабливаясь к росту человека, который чаще будет шеф-поваром.

Сторонники «сидячих» собраний могут построить барбекю, в котором очаг и решетка находятся на 50–60 см над поверхностью земли. Скорее, вы не готовите на гриле в одиночку, поэтому вам нужно убедиться, что вокруг камина есть место как для повара, так и для гостей. Лучше всего с асфальтированной поверхностью, на которой стоит (или на время встречи) садовая мебель.

С прелестями выпечки мы также сможем пользоваться садом под дождем, если гриль ставить под укрытие. В расширенной версии он иногда оснащен проточной водой и светом. Однако прежде чем принять решение о таких инвестициях, мы должны спросить себя: будем ли мы часто использовать это место в саду или только несколько раз в течение сезона? Строительство барбекю с фото примерами:

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок;
• уровень, отвес;
• дисковая пила.
• шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания;

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка;
• лист железа;
• металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.

В чем отличие печи-барбекю и мангала для улицы

Под мангалом обычно понимают устройство для приготовления шашлыков. Чаще всего оно располагается на открытом воздухе, например, во дворе и бывает как мобильным, так и стационарным. Для приготовления мяса используется жар, исходящий от горящих углей.

Барбекю — это довольно сложное оборудование, предназначенное не только для поджаривания мяса. Прибор может работать с применением угля, газа или электричества. Барбекю используют как на открытом воздухе, так и в помещениях.

Мангал — простое устройство, имеющее вид жаропрочного металлического ящика. Чаще всего прибор оборудован ножками.

Обычно в процессе приготовления шашлыка в этом устройстве тлеют угли. К ним воздух поступает как сверху, так и через отверстия, имеющиеся в стенках.

Мясо жарится на шампурах, для их размещения в верхней части боковин мангала обычно проделаны пазы.

Барбекю устроено так, что мясо при жарке размещается над углями на решётке. Мангал всегда имеет прямоугольную форму, а барбекю может быть как прямоугольным, так и круглым. Барбекю во многих случаях — сложное сооружение, имеющее не только решётку и жаровню. Прибор имеет крышку или же специальную заслонку для регулировки объёма воздуха, поступающего в очаг. Это позволяет приготовить более сочные блюда. У мангала высота размещения продуктов над углями фиксированная, а у барбекю ее можно менять.

Виды конструкций

Самые простые мангалы, как правило, имеют прямоугольную форму. На дно коробки помещаются угли, которые и создают требуемый жар. Однако производителями садового инвентаря было придумано много самых разнообразных вариантов и модификаций мангала.

Стационарный

Неперемещаемые уличные мангалы традиционно устанавливают на загородных и дачных участках. Такую конструкцию можно поставить в беседку или под небольшую крышу. Это позволит приготовить еду даже в дождливую и ветреную погоду.

Материалом для производства стационарных моделей служит металл, камень и кирпич в самых различных сочетаниях. Такие мангалы часто украшают декоративными элементами так, что они становятся по-настоящему малой архитектурной формой и служат своеобразным украшением садового участка. Модели оптимальны для установки там, где владельцы дома проживают постоянно.

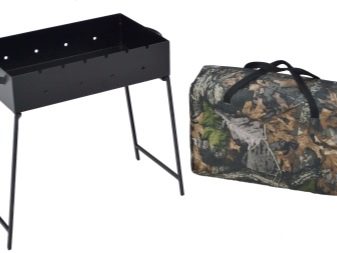

Переносной

Переносные мангалы, в отличие от складных, компактны и маловесны. Это походные устройства, их можно носить в руках или свободно перемещать на автомобиле. Портативные конструкции легко трансформируются и складываются в небольшой по объему и весу чемоданчик.

Достоинства модели являются одновременно и ее недостатками: чтобы облегчить конструкцию, в качестве материала для нее берут тонкие листы стали, которые не отличаются прочностью и долговечностью. А кроме того, малый вес не позволяет приготовить одновременно большое количество шашлыка. Изделие оптимально для небольших компаний, которые любят разнообразие и постоянно меняют места своих встреч.

Комбинированный

Комбинированные мангалы используются в частных домах и коттеджах. Это конструкции, позволяющие готовить пищу несколькими способами. Наибольшим спросом пользуются мангалы-барбекю и коптильни.

Комбинированные мангалы бывают как стационарными, так и передвижными. Самый примитивный вариант – это металлический складной мангал, в комплекте к которому идет обычная решетка, на которой готовят барбекю. Они могут быть изготовлены не только из металла, но и из кирпича или природного камня – такие конструкции более массивны. Они являются стационарными.

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

• Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
• Каким будет сооружаться изделие: стационарным или разборным.
• Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

• Соорудить ее раздвижную из двух половинок.
• Сделать с одной половинки. В таком случае она будет откидная.
• Съёмную.
• Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

• основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
• опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
• решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
• расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Жаровня с разделочным столом

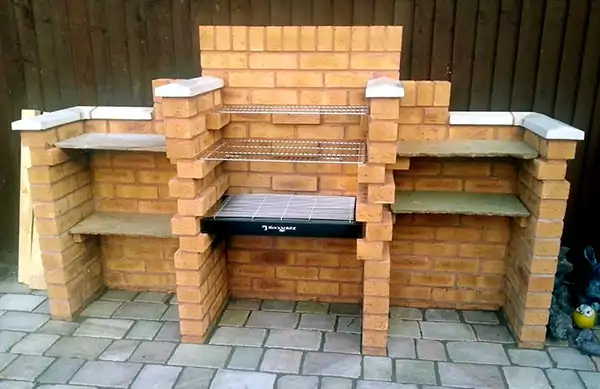

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

Вариант с дымоходом

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

• ниша для дров (под решетками);
• ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
• полноценная общая столешница;
• кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

Отделка мангала

Последним шагом в формировании барбекю является отделка. Для этого строительный рынок предлагает массу строительных материалов:

• Дикий камень
• Плитка
• Лаковые покрытия
• Керамическая мозаика

При выборе отделочного материала следует учитывать погодные условия и его устойчивость к резким и частым перепад температуры.

Керамическая плитка кладется на клеящий сыпучий материал на основе цемента. Дикий камень следует сверху покрывать специальным лаковым покрытием, который предназначен для уличных работ.

Если брать в счет полную индивидуальность, тогда можно самостоятельно изготовить гипсовую плитку или же отдельные элементы декора с добавлением препаратов, которые препятствуют влагопоглощению и придают гипсу способность переносить низкую температуру. Плитка кладется на цементный клей и сверху покрывается прозрачным лаком для внешних работ.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Строим кирпичную шашлычницу

Шашлычница на даче или садовом участке – это, во-первых, функциональный и практичный агрегат для приготовления важнейшей на природе пищи – жареного мяса. Во-вторых, это некий центр притяжения друзей, родственников и знакомых приезжающих из города на выходные «на шашлычок». В-третьих, это элемент ландшафтного дизайна (посмотрите на фото), который (если сделан красиво и грамотно) способен украсить вашу дачу и просто радовать глаз.

В наши дни в магазинах представлен большой выбор различных мангалов для шашлыка. Это не плохой вариант, если вам нужна легкая шашлычница, которую можно собирать и разбирать. Но это не практично и не так долговечно, особенно если вы хотите, чтобы шашлычница постоянно стояла на вашем участке (что очень удобно и стильно, взгляните на фото). Мы рекомендуем вариант из кирпича.

Кирпичная шашлычница – это способ сделать приготовление мяса своеобразным ритуалом, красивым и значительным. Такая шашлычница практична, красива и обойдется вам недорого, если сделать ее своими руками. Если вы хотите построить такой агрегат своими руками, вам помогут видео материалы, а также наши рекомендации.

Делаем шашлычницу самостоятельно

Рассмотрим этапы работ:

1. Выбираем место для установки.

Лучше всего подойдет открытое пространство, не слишком близко от высоких деревьев, заборов, деревянных построек. Необходимо также учитывать эстетические качества выбранного места. Кирпичная шашлычница может стать настоящим украшением дачи (как на фото), если ее правильно расположить. Далее – очищаем место, роем котлован.

1. Возводим фундамент на опалубке (чтобы уберечь кирпич от трещин).

Нам подойдет и ленточный, и монолитный тип фундамента. Глиняный раствор используем в стандартных пропорциях, можно провести калькуляцию в интернете, если боитесь, что опыт вас подведет. Шашлычницу можно сделать из кирпича любого жаростойкого класса, шамотного, например. Следует класть на глиняный раствор.

1. Кладка кирпича.

После затвердевания фундамента (через семь дней, как минимум), можно выкладывать три цокольных ряда, начиная с углов (следите за тем, чтобы углы были строго вертикальны, от этого зависит, будет ли ровной вся конструкция). Когда кладете второй ряд, не забывайте «перевязывать» его с первым, используя половинки кирпича.

1. Теперь нужно построить «поддувало» – базу для самой топки в два ряда кирпича.

1. Делаем трубу, как на фото.

Кирпичная труба будет держаться над топкой на четырех колоннах. Строго говоря, без трубы можно и обойтись, упростив конструкцию практически до мангала. Но труба позволит вам оборудовать «околомангальную» зону на свой вкус – поставить в нее плетеные кресла, скамейки и другую мебель, чтобы наслаждаться видом огня и вкусом мяса, не мучаясь при этом от дыма.

В целом, процесс постройки такой печи несложен, вы можете легко ознакомиться с ним по видео. Если вы самостоятельно строили в своем доме камин или русскую печь, выполнение этой работы не составит для вас труда и не отнимет много времени.

Закупаем материалы

Чтобы шашлычница прослужила долго и не требовала доделок и перестройки, необходимо запастись качественными материалами и инвентарем. Какие материалы понадобятся вам для того, чтобы построить такой агрегат своими руками? Ниже представлен список материалов и инвентаря для работы:

1. Цемент.
2. Щебень.
3. Глина.
4. Колосники.
5. Уровень (он понадобится при кладке).
6. Красный жаростойкий кирпич.
7. Песок.
8. Штыковая лопата.
9. Бетономешалка.

В том случае, если вы не уверены, что способности и опыт позволяют вам выполнить такую работу достаточно качественно, всегда можно пригласить мастера-печника, специалиста по печам и каминам. Такой мастер быстро и хорошо выложит вам шашлычницу. Вопрос материального вознаграждения остается открытым – расценки у специалистов очень разные, в зависимости от опыта и региона.

Но все-таки, даже простейший мангал, который вы построите самостоятельно, может стать предметом вашей гордости. В него вы вложите душу, время и силы, а значит, даже обычный шашлык, приготовленный на нем, непременно станет особенно вкусным! Поэтому, если уж решились попробовать и рискнуть – дерзайте, все обязательно получится!

Удачной работы, пусть шашлычница радует глаз!

Строим печь мангал из кирпича своими руками

Подготовка площадки

Если место для строительства не забетонировано или, например, не выложено камнем, то придется подготовить площадку под мангал. Прежде всего, очистить от мусора и убрать верхний слой почвы. Необходимая площадь не менее трех квадратных метров.

СПРАВКА! Если мангал будет стоять не под навесом, то строить желательно не на глине, а на цементном растворе, добавив в него соль, в соотношении: на ведро раствора 1 килограмм соли.

Закладка фундамента

Начинать строительство печи-мангала требуется с монтажа фундамента. Размеры зависят от площади постройки, а глубина от плотности грунта. Чем плотность ниже, тем глубже делается фундамент. Армировать лучше стальными штырями или проволокой.

Ширина котлована должна быть больше самой печи на 10 сантиметров. Глубину копать примерно на 30 сантиметров. Если в почве много песка, то рыть котлован небольшой глубины, и перед заливкой фундамента надо установить опалубку.

Если земля глинистая, то заливать бетон для фундамента можно сразу без подготовки.

После установки деревянных опалубок, дно засыпать песком и гравием, утрамбовывая и поливая поверхность. После чего, залить раствором.

Фундамент через 10-15 дней наберет свою прочность, и тогда можно будет переходить к кладке. Но перед этим лучше обеспечить строение гидроизоляцией. Для гидроизоляции подойдет, например, лист рубероида.

Здесь используются любые другие материалы, которые будут способны удерживать так же тепло внутри мангала. Сверху наложить слой кирпичной кладки и залить все цементом. Теперь можно переходить к постройке печи-мангала.

СПРАВКА! Если вы живете в дождливой местности, то вместо котлована лучше использовать платформу из кирпича. Это поможет уменьшить воздействие излишней влаги на печь.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно — тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали — из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Мангал из кирпича своими руками: фото, чертежи, пошаговая инструкция, видео

Для приготовления шашлыка, барбекю и других блюд на углях необходима специальная печь — мангал. Металлические конструкции обладают целым рядом недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

Мангал из кирпича на даче своими руками

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала. Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция строительства

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

• под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
• засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
• заливается бетонный раствор.

К строительству мангала из кирпича своими руками можно приступать после полного застывания бетона, не ранее чем через 1,5-2 недели.

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

• первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
• облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;
• после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;
• еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
• оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
• последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

Какую кровлю выбрать для навеса мангала

В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Но если делать навес высоким, нагревание на солнце не будет играть существенной роли.

3. Ондулин. Не нагревается на солнце, не горит, при этом очень легкий материал, так что не требует усиленной стропильной конструкции. Для строительства своими руками — оптимальный выбор.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.
